引言
在現代工業中，彎頭作為管道系統的關鍵組件，在石油化工、建筑給排水等多個行業中扮演著不可或缺的角色。彎頭的質量不僅關系到整個系統的安全性，還直接影響生產效率。隨著數字化技術的發展，三維掃描技術為彎頭的精細檢測提供了新的手段。本文將介紹一種針對鋁合金彎管進行無標記點自動化三維檢測的方法，并提出優化策略。
案例信息
檢測目標：對鋁合金彎管進行無標記點自動化三維尺寸檢測，以驗證其是否符合設計要求。

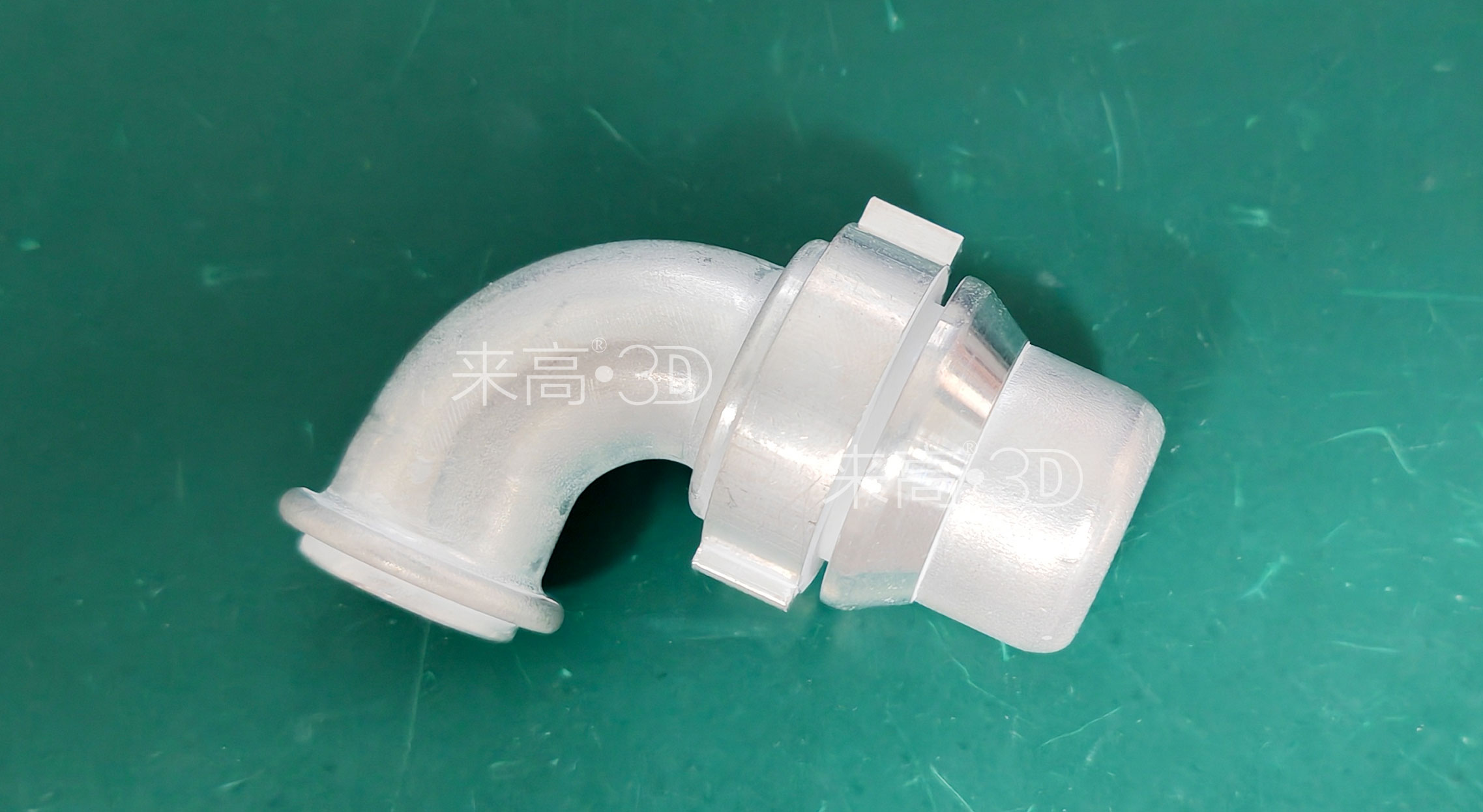

樣件信息：待檢測的鋁合金彎管。
檢測難點：
①鋁合金材料具有一定的反光性，影響掃描質量；
②工件表面不允許有標記點，且需實現自動化尺寸檢測；
③對檢測精度有較高要求。
設備型號：G5Q三維掃描儀
軟件系統：Techlego2025
Techlego
來高科技解決方案
噴涂顯像劑
TECHLEGO

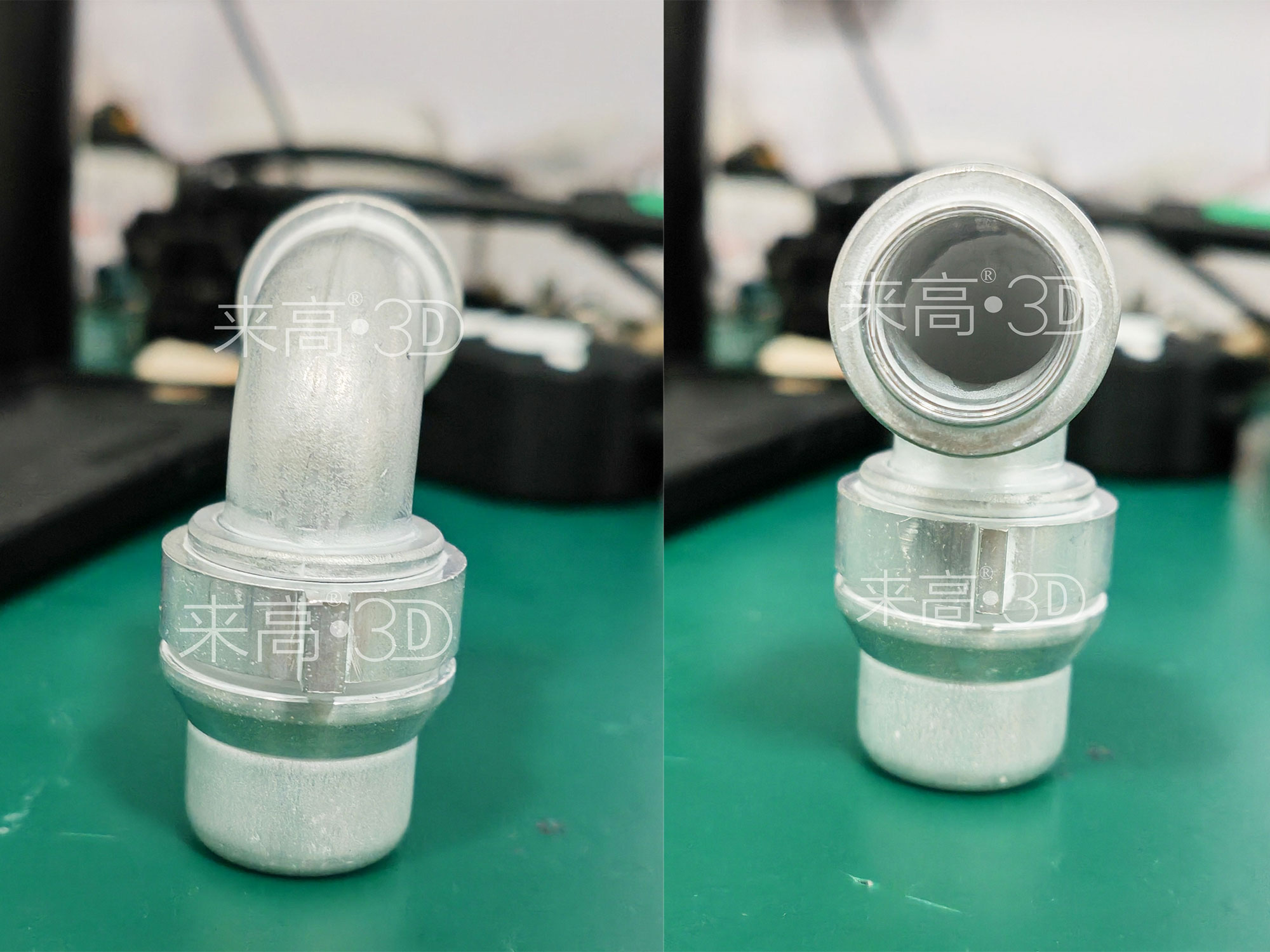

為了克服鋁合金表面反光的問題，在開始掃描前，在其表面均勻噴涂一層顯像劑，從而提高掃描的準確性。
自動化掃描設置

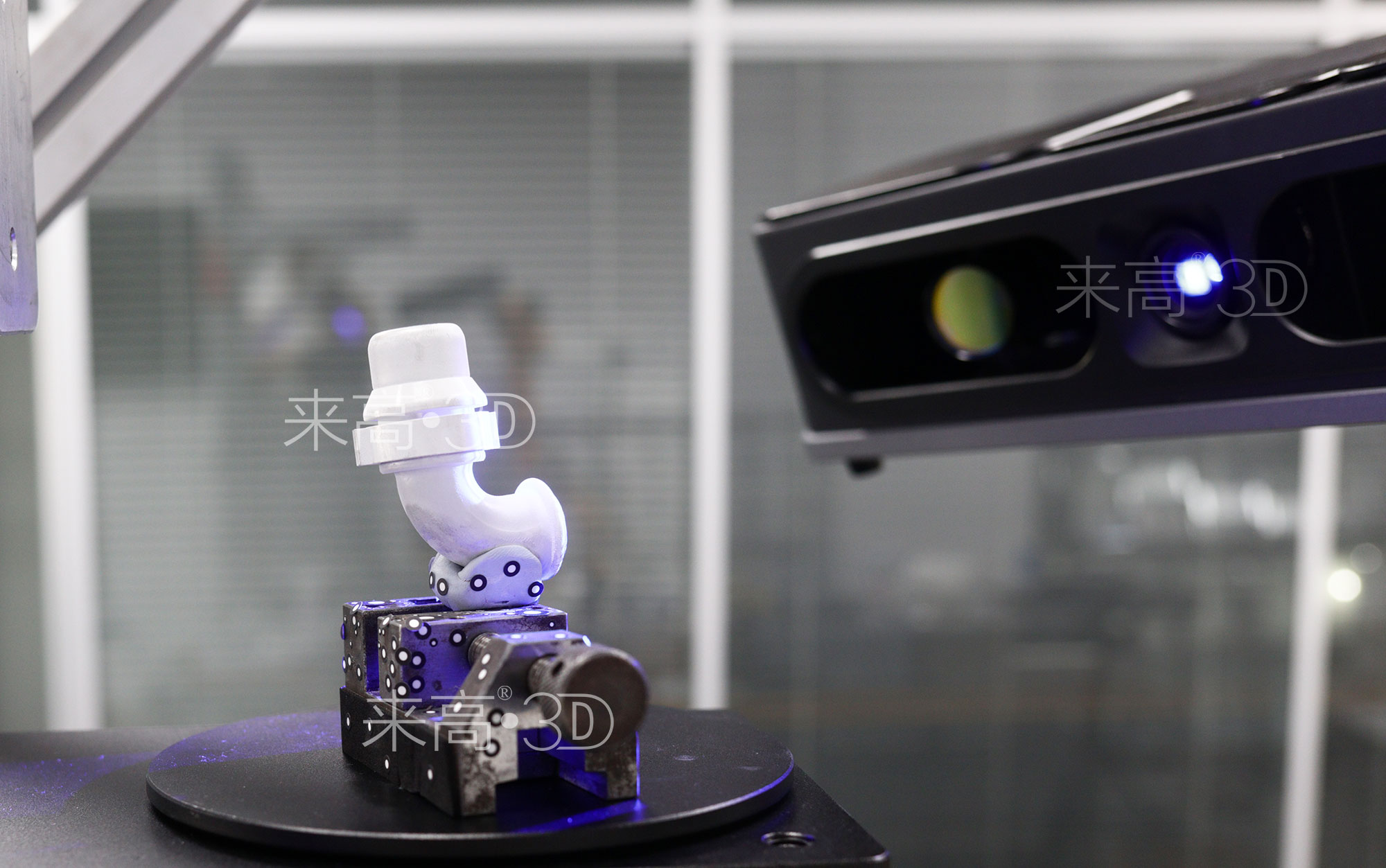

通過在固定裝置（如虎鉗）上粘貼標記點，并結合機器人和轉臺的控制，實現了鋁合金彎管的自動掃描，無需在工件本身上貼任何標記點。
設備選擇

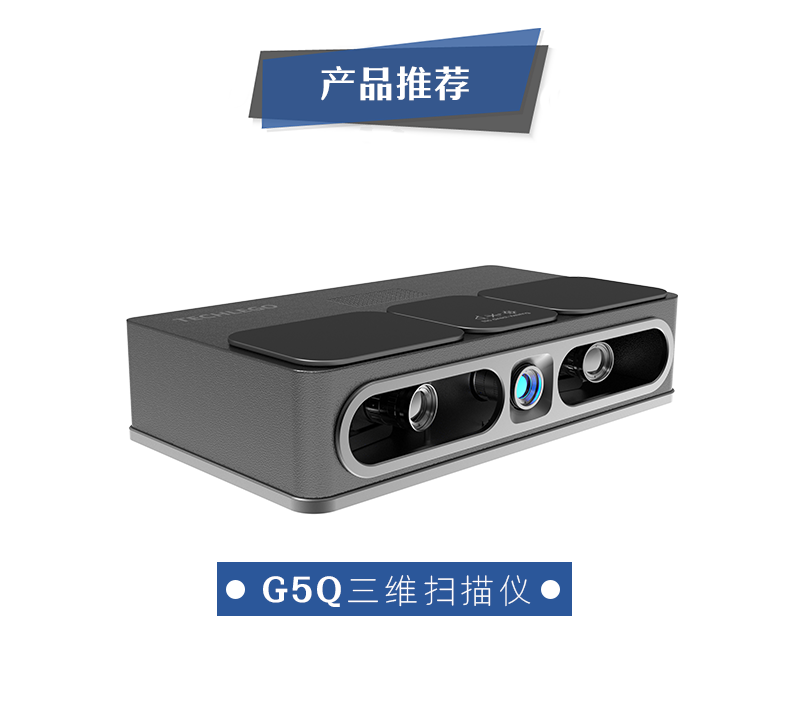

選用G5Q三維掃描儀，630萬高像素工業相機，0.6s單幅掃描速度，該設備能夠滿足檢測的精度需求和效率要求。
數據采集

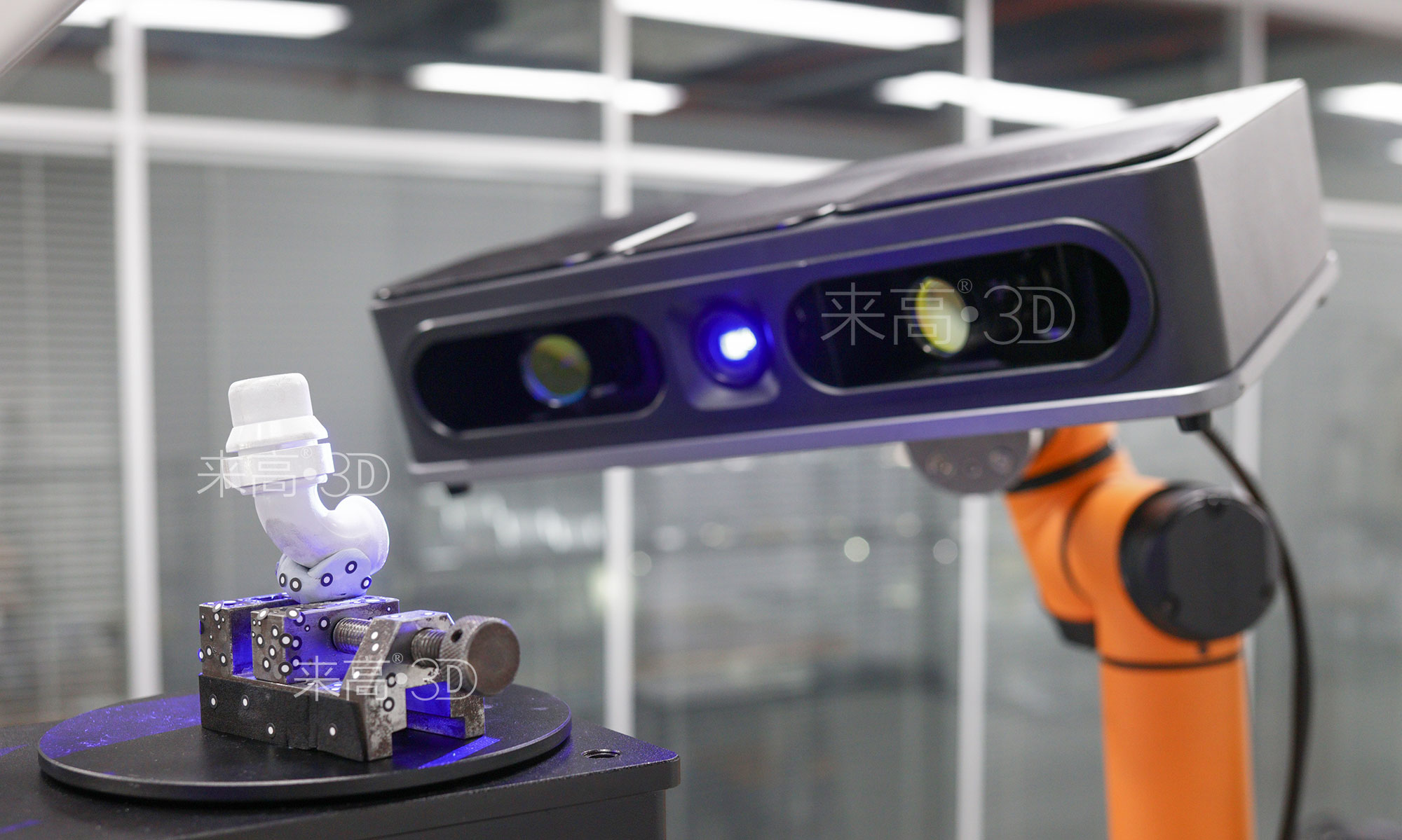

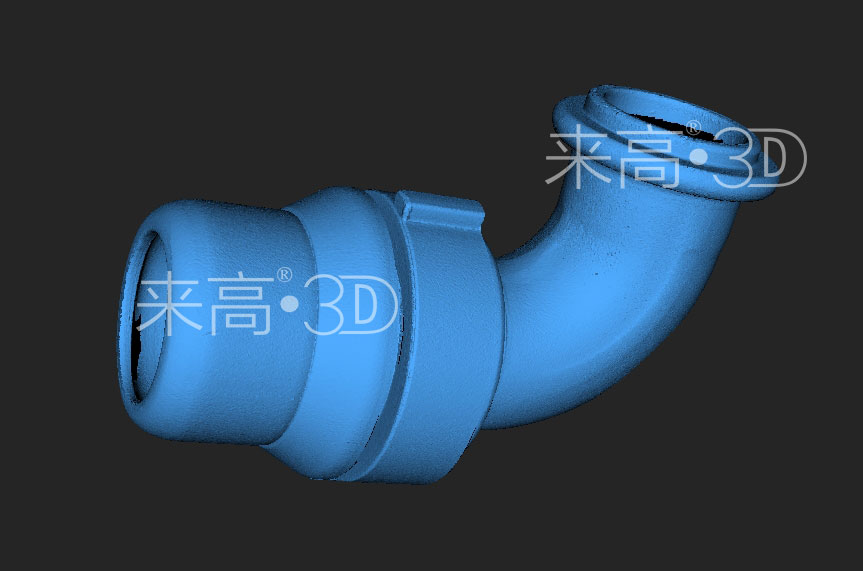

G5Q三維掃描儀，結合六軸協作機器人和單軸轉臺，通過不同角度掃描彎管，可以獲取高質量完整三維數據，用于全尺寸檢測。
結果輸出

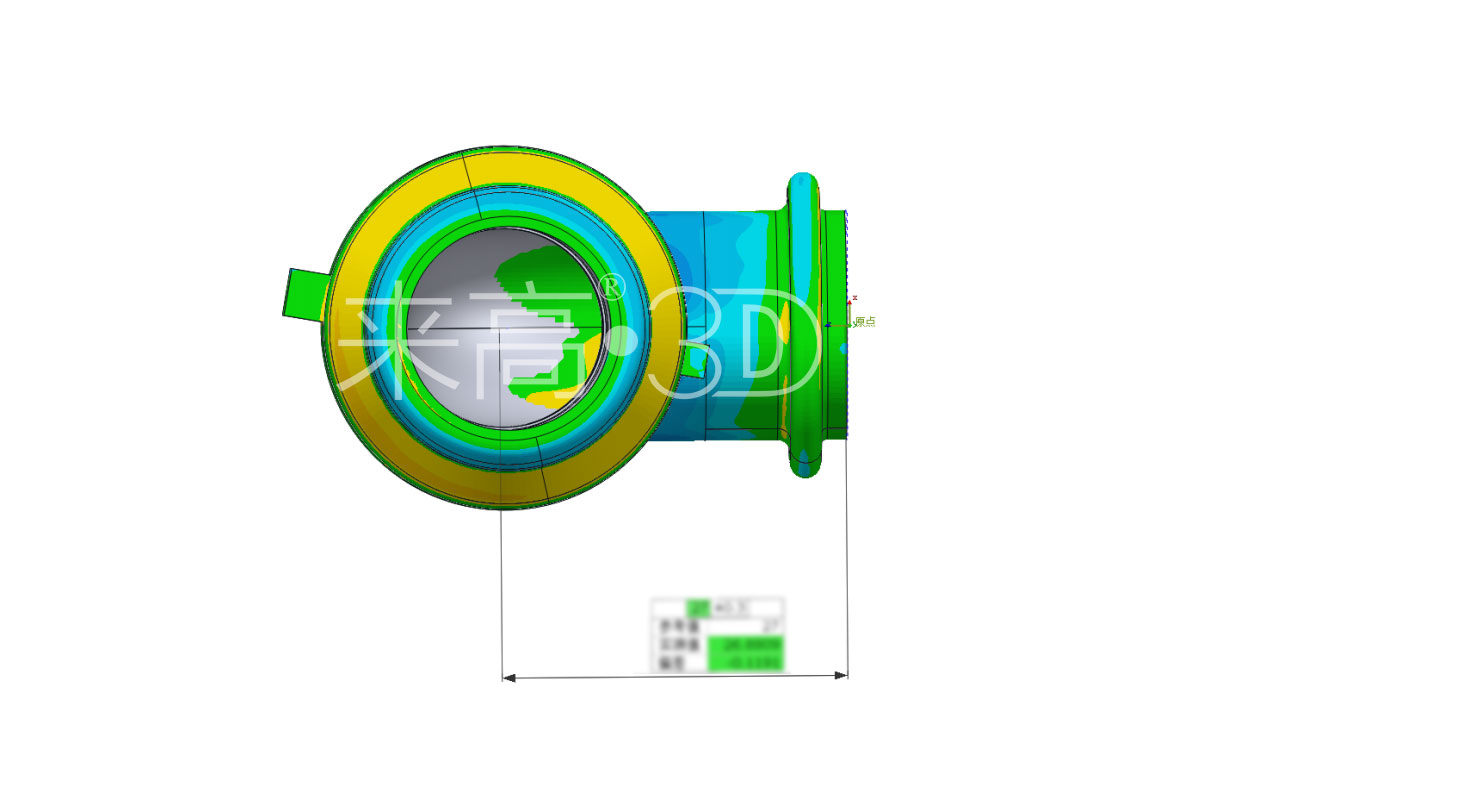

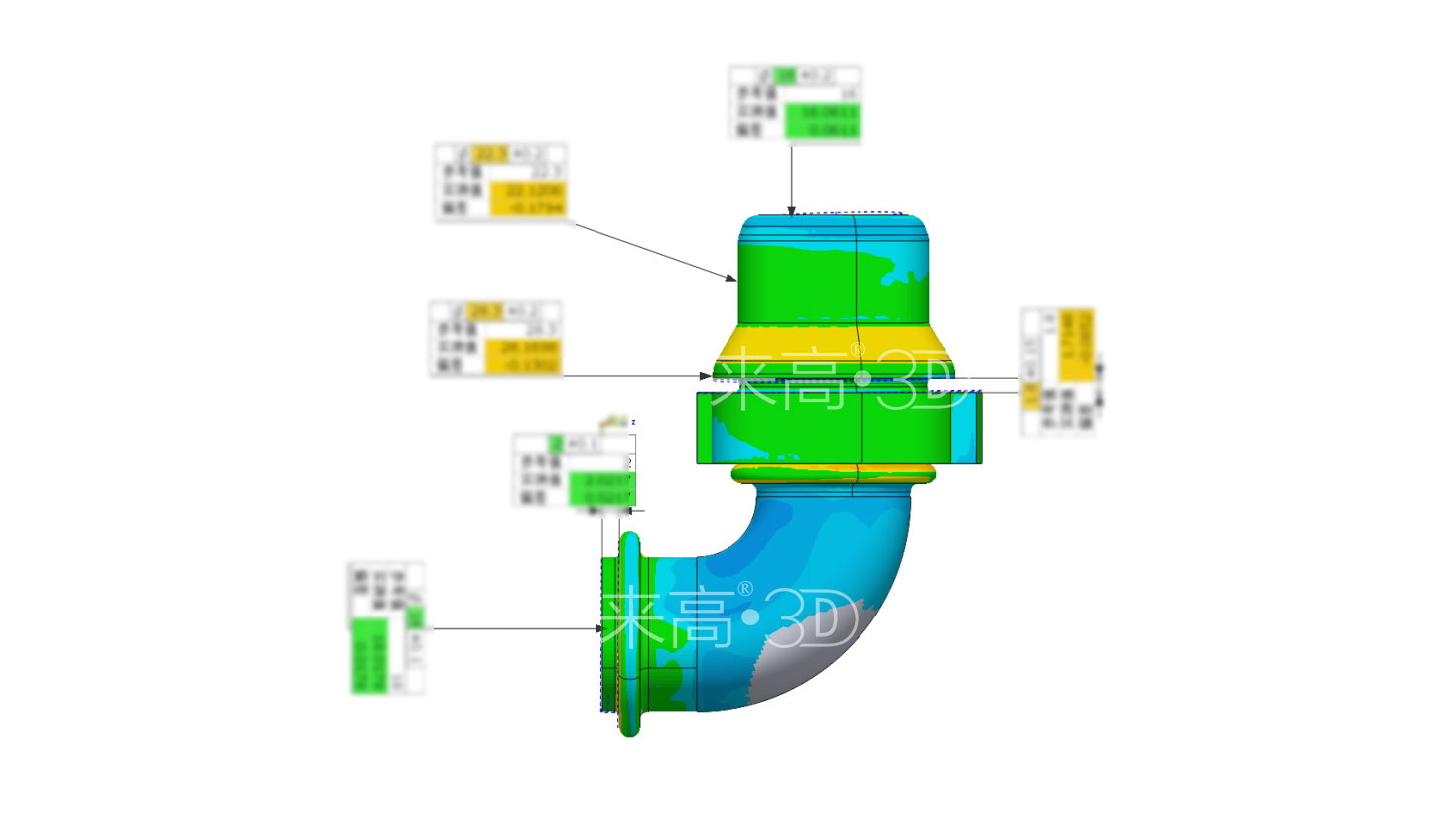

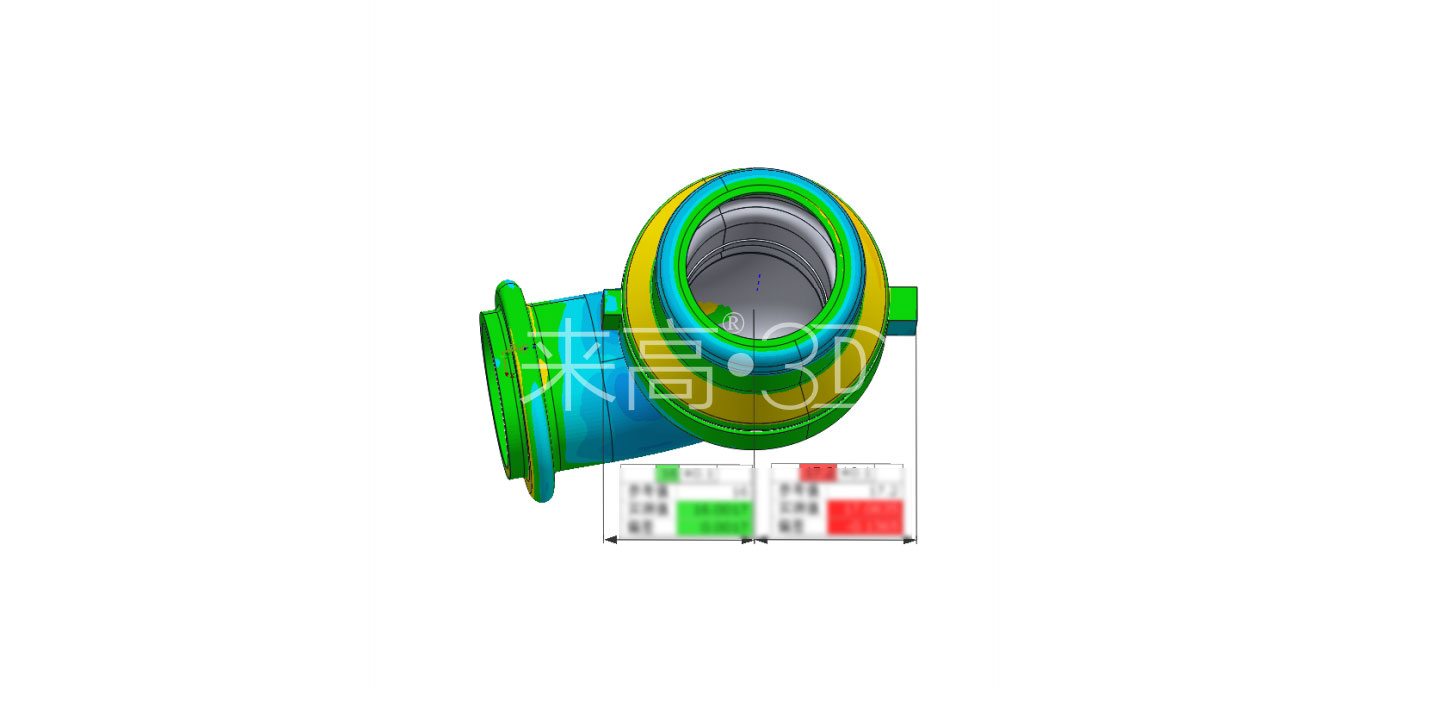

根據三維掃描數據與CAD設計數據之間的對比分析，可以直觀查看鋁合金彎管加工誤差；通過預設定的檢測模版，實現一鍵式出檢測報告，大大提升了檢測效率，同時保證了檢測精度。
案例總結
通過應用先進的無標記點三維掃描技術，本案例展示了如何快速準確地對鋁合金彎管進行三維檢測。這種方法不僅提高了檢測的精度和效率，同時也減少了人為錯誤的可能性。隨著相關技術的進步，未來有望看到更多創新性的檢測方法應用于實際生產中，進一步推動產品質量的提升。
